產品簡介

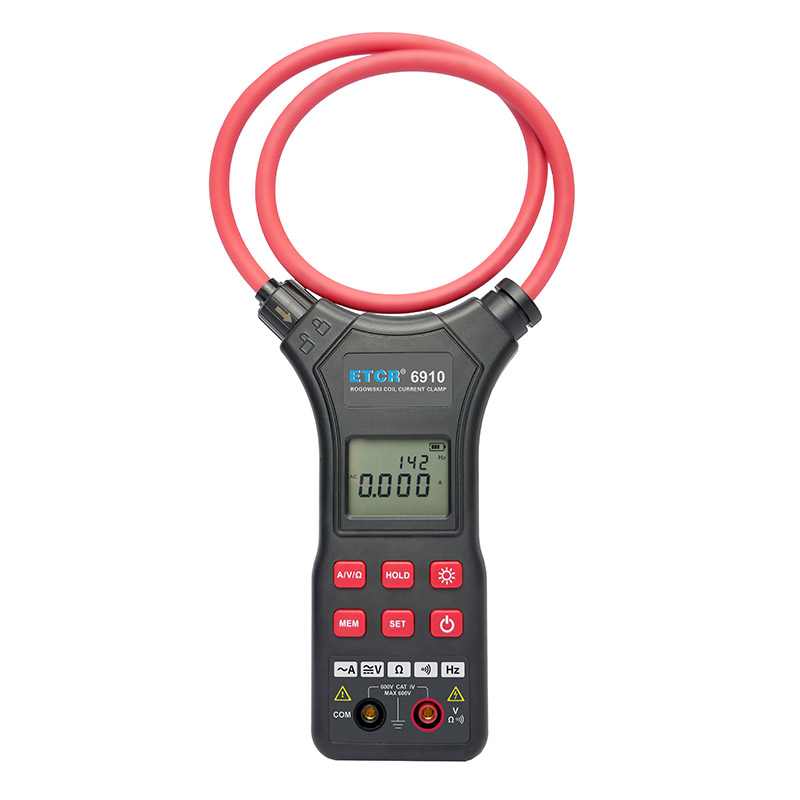

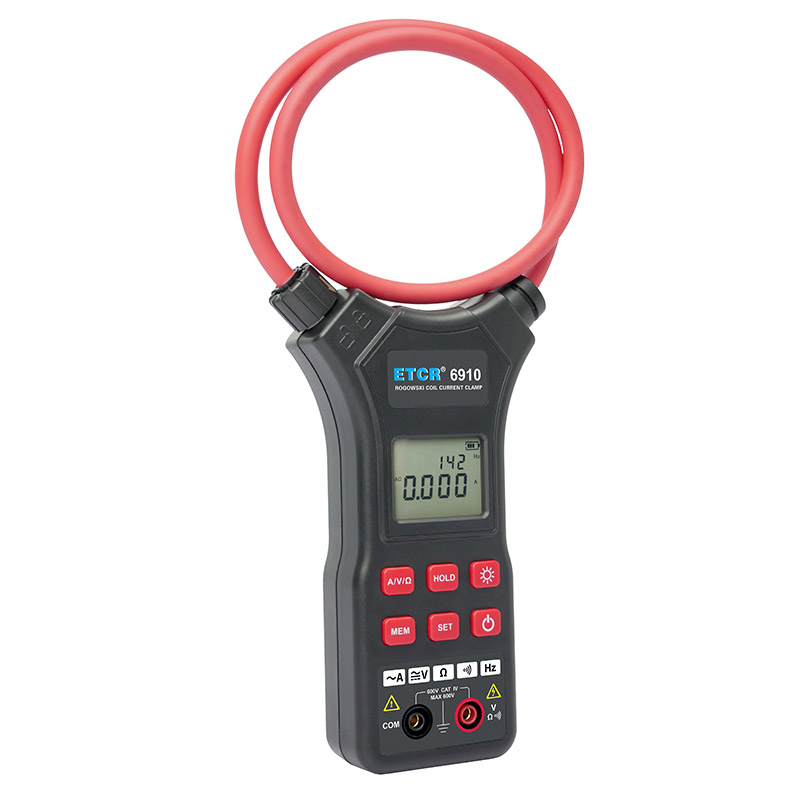

ETCR6910多功能柔性電流鉗表又稱柔性線圈電流表、羅氏線圈電流表。用于現場測量交流電流（真有效值）、交流電壓、直流電壓、電阻，還有通斷測試、頻率識別、藍牙通訊等功能。特別適合排線密集的場所、粗大導線電纜測試、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。廣泛適用于電力、通信、鐵路、油田、建筑、科研教學、工礦企業等領域，是電工安全檢測的必備工具。

柔性電流鉗，即RogowskiCoil(羅氏線圈)，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流，其測量電流范圍可從毫安級到上萬安。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。儀表還具有自動關機功能，背光功能、數據保持功能。

產品特點

1、柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，適合大尺寸導體、狹窄環境和排線密集的場所。

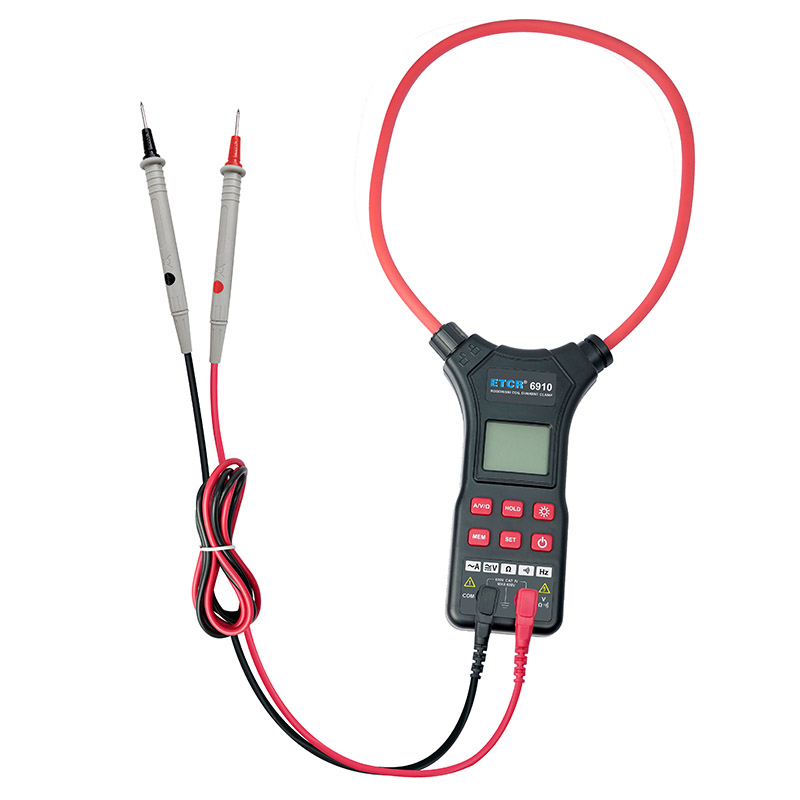

2、多功能，可測試交流電流、交流電壓、直流電壓、電阻及通斷測試。

3、同屏顯示多項測量參數，操作方便，可作為普通萬用表使用。

4、存儲功能：數據存儲600組。

技術參數

1.量程及誤差

測量參數	量程	最高分辨力	基本誤差
電流	AC 0mA～9999A	1mA	±2%rdg±5dgt
直流電壓	DC 0.0V～1000.0V	0.1V	±1.5%rdg±5dgt
交流電壓	AC 0.0V～750.0V	0.1V	±1.5%rdg±3dgt
電阻	0Ω～2000Ω	1Ω	±2%rdg±5dgt

注：電流 10mA 起測，被測量導線處于鉗口的中心位置。

2.基本規格

電源	DC4.5V，7號堿性干電池3節（LR03 1.5V×3）
LCD尺寸	43mm×38mm；顯示域：36.5mm×29mm
測量方式	真有效值
鉗口尺寸	內徑φ150mm
數據存儲	600組
頻率	50Hz/60Hz自動識別
采樣速率	約2次/秒
背光燈	有，“ ”鍵控制
數據保持	數據保持功能：“HOLD”符號顯示
溢出顯示	超量程溢出功能：“OL”符號顯示
自動關機	開機約10分鐘無操作后，儀表自動關機，以降低電池消耗。
電池電壓	當電池電壓降到約4.8V時，儀表顯示“ ”提醒更換電池。
儀表尺寸	165mmX105mmX35mm（不含線圈）

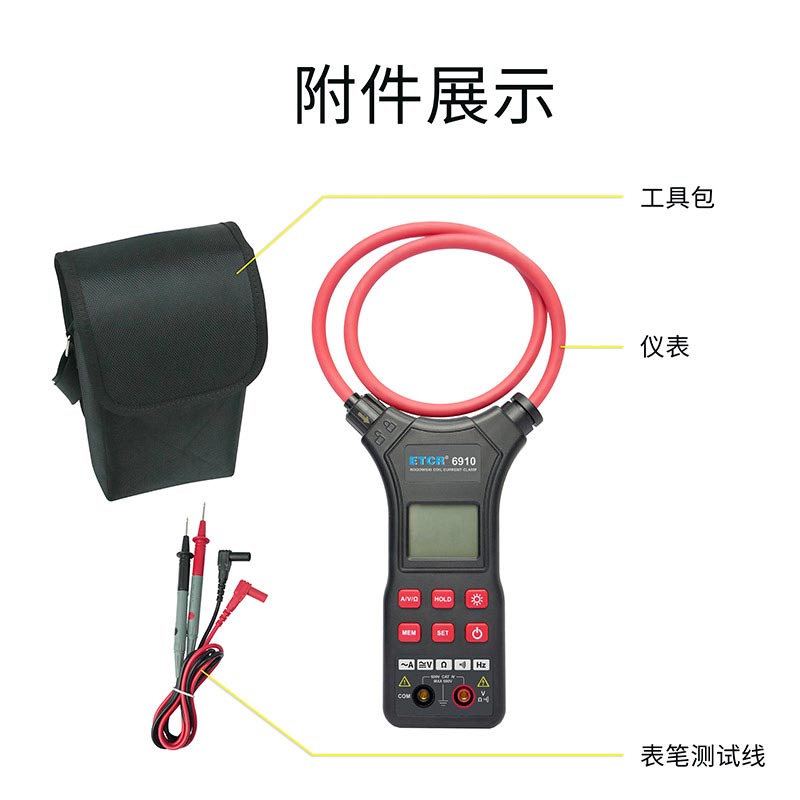

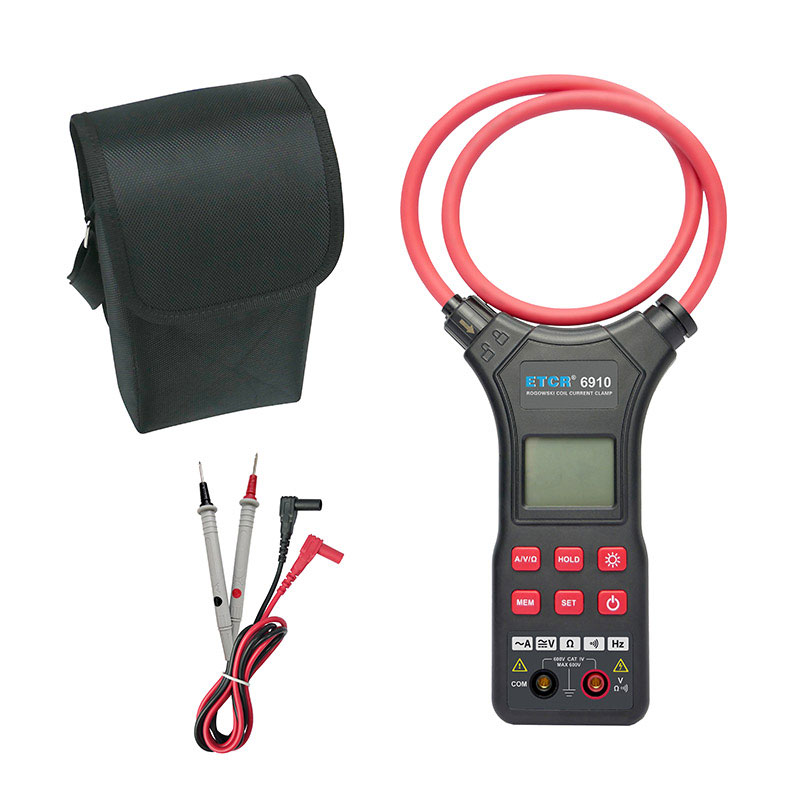

儀表質量	儀表：約240g（含電池），總質量約0.62kg(含附件)
工作電流	背光燈開啟80mA；背光燈關閉40mA
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
絕緣強度	AC 3700V/rms(鐵心與外殼之間)
適合安規	IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)

型號對比

產品圖片	產品型號名稱	電流量程	電壓量程	電阻量程	鉗口尺寸	存儲功能
	ETCR6900柔性電流鉗表	AC 0mA～9999A	AC 0.1V～750 VDC 0.1V～1000V	/	Φ200mm	99組
	ETCR6900A柔性電流鉗表	AC 0mA～5000A	AC 0.1V～750 VDC 0.1V～1000V	/	Φ150mm	99組
	ETCR6910多功能柔性電流鉗表	AC 0mA～9999A	AC 0.1V～750 VDC 0.1V～1000V	0Ω～2000Ω	Φ150mm	600組
	ETCR6920柔性電流鉗表	AC 0mA～10000A	AC 0.1V～750V DC 0.1V～1000V	0Ω～2kΩ	Φ200mm	600組
	ETCR6920B柔性電流鉗表	AC 0mA～10000A	AC 0.1V～750V DC 0.1V～1000V	0Ω～2kΩ	Φ300mm	600組
